ຄວາມຕ້ອງການໂຄງການ

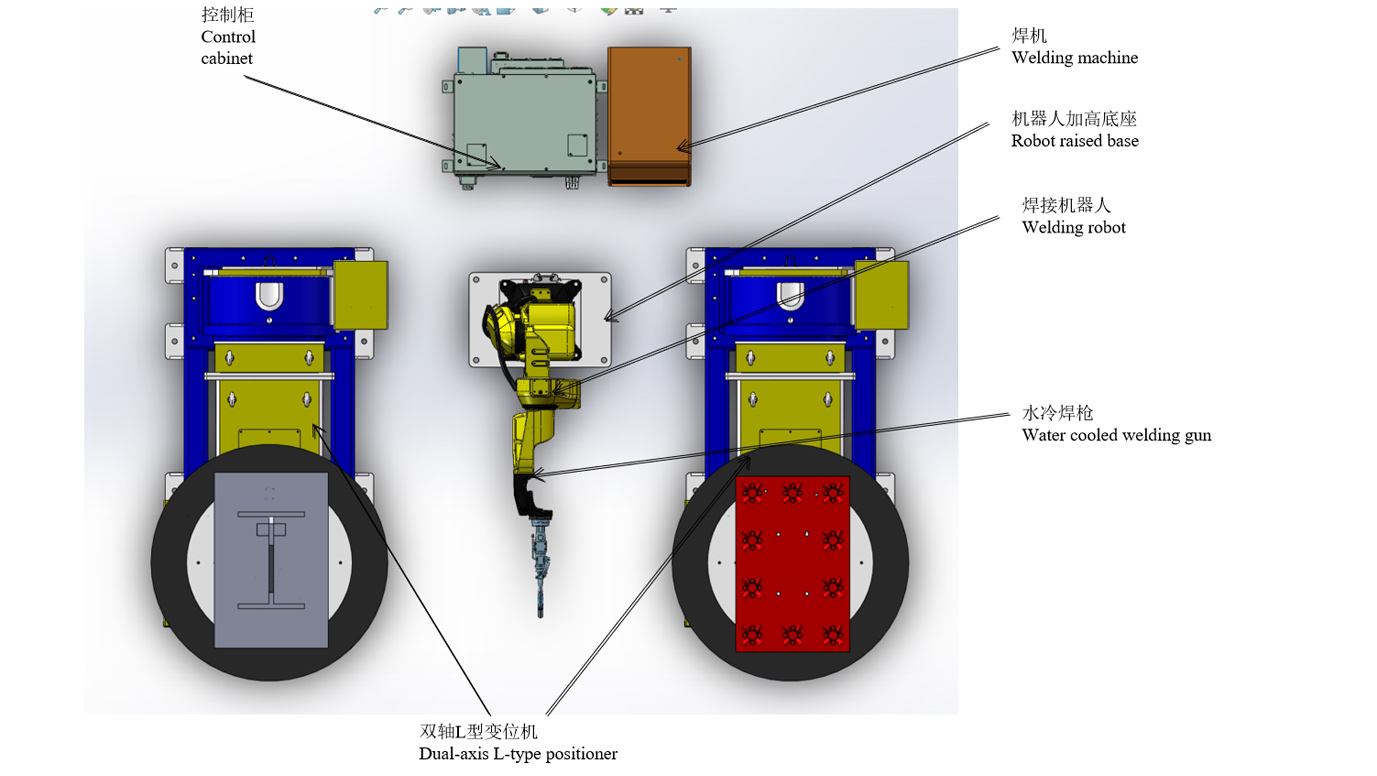

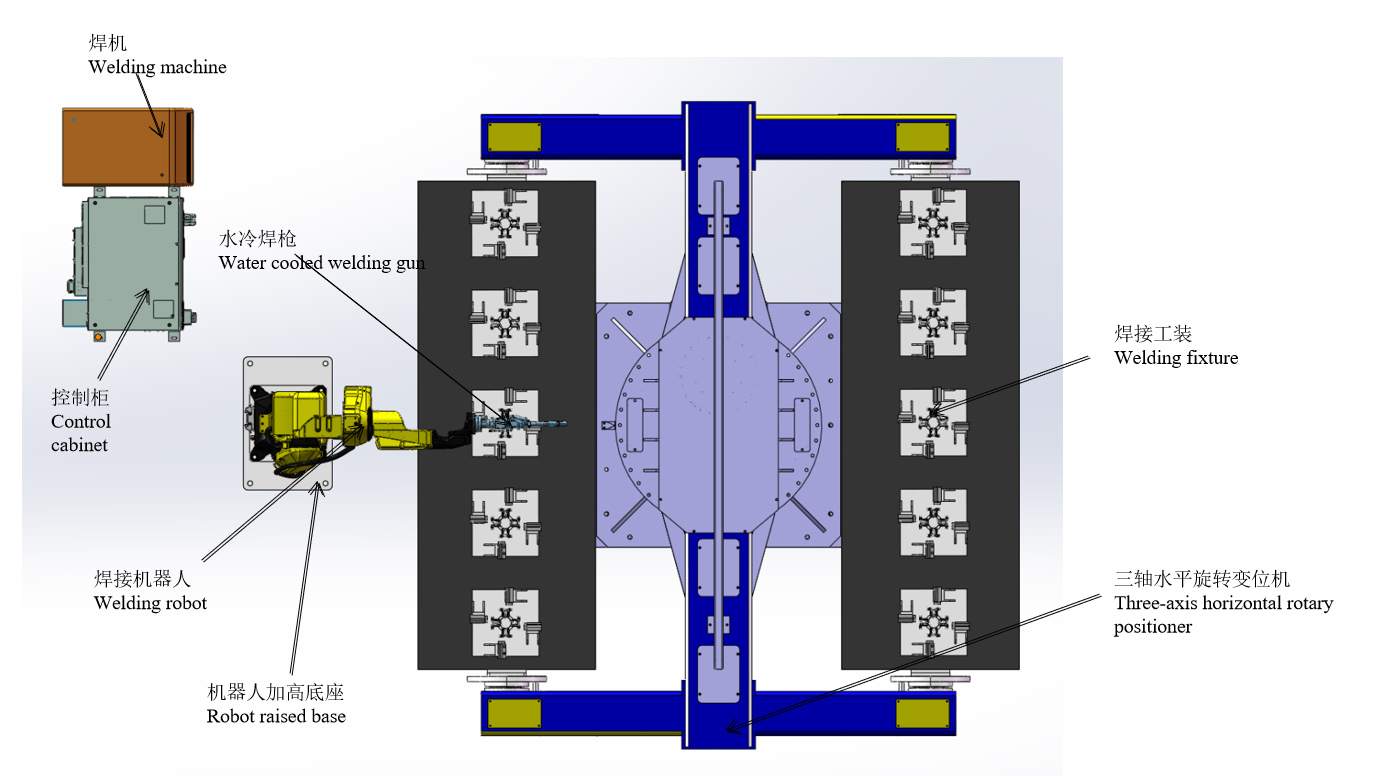

ຮູບແບບໂຄງຮ່າງໂດຍລວມ ແລະຮູບແບບ 3D
ໝາຍເຫດ: ແຜນວາດແຜນວາດແມ່ນໃຊ້ສະເພາະການປະກອບຮູບແຕ້ມ ແລະ ບໍ່ໄດ້ສະແດງເຖິງໂຄງສ້າງທາງກາຍະພາບຂອງອຸປະກອນ.ຂະຫນາດສະເພາະຈະຕ້ອງຖືກກໍານົດຕາມເງື່ອນໄຂສະຖານທີ່ຂອງລູກຄ້າ.
ການແຕ້ມຮູບ ແລະຮູບແບບ 3D ຂອງ workpiece
Workpiece ການແຕ້ມຮູບທາງດ້ານຮ່າງກາຍ & ຮູບແບບ 3D
ແຜນຜັງ
ຂະບວນການເຮັດວຽກ
ເງື່ອນໄຂສໍາລັບການເຮັດວຽກຂອງສະຖານີເຮັດວຽກ
(1) ວາງ workpiece ດ້ວຍຕົນເອງໃນ positioner ແລະແກ້ໄຂມັນຕາມຄວາມຕ້ອງການ.
(2) ຫຼັງຈາກທີ່ອຸປະກອນທັງຫມົດແມ່ນເປີດແລະບໍ່ມີການປຸກໄດ້ຖືກສະແດງ, ໃຫ້ກຽມພ້ອມສໍາລັບການຕິດຕັ້ງ.
(3) ຫຸ່ນຍົນຢຸດຢູ່ທີ່ຕົ້ນກໍາເນີດຂອງການເຮັດວຽກ, ແລະໂຄງການແລ່ນຂອງຫຸ່ນຍົນແມ່ນໂຄງການການຜະລິດທີ່ສອດຄ້ອງກັນ.
ຂະບວນການເຊື່ອມຂອງແຂນຍ່ອຍ
1. ຕິດຕັ້ງດ້ວຍມືຫ້າຊຸດຂອງແຂນເສື້ອຢູ່ຂ້າງ A.
2. ກັບຄືນໄປຫາພື້ນທີ່ຄວາມປອດໄພດ້ວຍຕົນເອງແລະເລີ່ມຕົ້ນກະບອກ clamp ປຸ່ມເພື່ອ tighten workpiece.
3. ຕໍາແຫນ່ງ rotates ຈົນກ່ວາຫຸ່ນຍົນຂ້າງ B ເລີ່ມຕົ້ນການເຊື່ອມ.
4. ເອົາອອກດ້ວຍມືລົງ workpieces welded ຂ້າງ A, ແລະຫຼັງຈາກນັ້ນຫ້າຊຸດຂອງ drum.
5. ວົງຈອນການດໍາເນີນງານຂອງການເຊື່ອມຕໍ່ຂ້າງເທິງ.
ເວລາເຊື່ອມຂອງແຕ່ລະຊຸດຂອງແຂນແມ່ນ 3 ນາທີ (ລວມທັງເວລາຕິດຕັ້ງ), ແລະເວລາເຊື່ອມຂອງ 10 ຊຸດແມ່ນ 30 ນາທີ.
ຂະບວນການເຊື່ອມຂອງການປະກອບແຜ່ນຝັງ + ການປະກອບແຂນ
1. ຕິດຕັ້ງຈານຝັງປາຍແຫຼມດ້ວຍມືໃສ່ຕົວຕັ້ງ L-type ຢູ່ຂ້າງ A.
2. ປຸ່ມເລີ່ມຕົ້ນການເຊື່ອມໂລຫະຫຸ່ນຍົນປະກອບແຜ່ນຕິດ (15ນາທີ/ຊຸດ).3.
3. ຕິດຕັ້ງສ່ວນທີ່ວ່າງຂອງແຂນເສື້ອໃສ່ຕົວຕັ້ງຕົວແບບ L ຢູ່ຂ້າງ B.
4. ຫຸ່ນຍົນສືບຕໍ່ການເຊື່ອມໂລຫະປະກອບແຂນ ຫຼັງຈາກການເຊື່ອມໂລຫະປະກອບແຜ່ນຕິດ (ການເຊື່ອມໂລຫະແຂນ 10 ນາທີ + ຄູ່ມືການຕິດຕັ້ງ workpiece ແລະຈຸດຫຸ່ນຍົນສໍາລັບການ 5 ນາທີ)
5. ເອົາແຜ່ນທີ່ຝັງຕິດມາດ້ວຍຕົນເອງ.
6. ການເຊື່ອມໂລຫະດ້ວຍມືຂອງການປະກອບແຜ່ນຝັງ (ເອົາຈຸດເຊື່ອມ-ໂຫຼດພາຍໃນ 15 ນາທີ)
7. ຕິດຕັ້ງແຜ່ນຝັງປາຍແຫຼມດ້ວຍມືໃສ່ຕົວຕັ້ງ L-type ຢູ່ຂ້າງ A.
8. ຖອດເຄື່ອງປະກອບແຂນເຊື່ອມ ແລະຕິດຕັ້ງອາໄຫຼ່
9. ວົງຈອນການດໍາເນີນງານຂອງການເຊື່ອມຕໍ່ຂ້າງເທິງ.
ເວລາສໍາເລັດການເຊື່ອມຂອງແຜ່ນຝັງແມ່ນ 15 ນາທີ + ເວລາສໍາເລັດການເຊື່ອມຂອງການປະກອບແຂນແມ່ນ 15 ນາທີ.
ເວລາທັງໝົດ 30 ນາທີ
ແນະນຳອຸປະກອນປ່ຽນ Tong
ເວລາເຊື່ອມຂອງຫຸ່ນຍົນຢູ່ທີ່ການຕີທີ່ກ່າວມາຂ້າງເທິງແມ່ນພຽງພໍທີ່ສຸດໂດຍບໍ່ມີການຢຸດ.ອີງຕາມການ 8 ຊົ່ວໂມງຕໍ່ມື້ແລະສອງປະຕິບັດການ, ຜົນຜະລິດຂອງສອງສະພາແຫ່ງທັງຫມົດ 32 ຊຸດຕໍ່ມື້.
ເພື່ອເພີ່ມຜົນຜະລິດ:
ຫຸ່ນຍົນຫນຶ່ງໄດ້ຖືກເພີ່ມໃສ່ຕໍາແຫນ່ງສາມແກນຢູ່ສະຖານີ subassembly ເສອແຂນແລະປ່ຽນເປັນການເຊື່ອມເຄື່ອງສອງເທົ່າ.ໃນເວລາດຽວກັນ, ເຄື່ອງປະກອບແຜ່ນຝັງ + ສະຖານີປະກອບແຂນຍັງຈໍາເປັນຕ້ອງເພີ່ມຕໍາແຫນ່ງ L-type ສອງຊຸດແລະຫຸ່ນຍົນຫນຶ່ງຊຸດ.ໃນມື້ 8 ຊົ່ວໂມງແລະສາມຕົວປະຕິບັດການ, ຜົນຜະລິດຂອງສອງສະພາແຫ່ງທັງຫມົດມີ 64 ຊຸດຕໍ່ມື້.
ລາຍການອຸປະກອນ
| ລາຍການ | S/N | ຊື່ | ຈຳນວນ. | ຂໍ້ສັງເກດ |
| ຫຸ່ນຍົນ | 1 | RH06A3-1490 | 2 ຊຸດ | ສະຫນອງໃຫ້ໂດຍ Chen Xuan |
| 2 | ຕູ້ຄວບຄຸມຫຸ່ນຍົນ | 2 ຊຸດ | ||
| 3 | ຫຸ່ນຍົນຍົກພື້ນຖານ | 2 ຊຸດ | ||
| 4 | ປືນເຊື່ອມນໍ້າເຢັນ | 2 ຊຸດ | ||
| ອຸປະກອນຕໍ່ຂ້າງ | 5 | ແຫຼ່ງພະລັງງານການເຊື່ອມໂລຫະ MAG-500 | 2 ຊຸດ | ສະຫນອງໃຫ້ໂດຍ Chen Xuan |
| 6 | ຕົວຕັ້ງຕຳແໜ່ງປະເພດແກນຄູ່ | 2 ຊຸດ | ||
| 7 | ຕົວຕັ້ງ rotary ລວງນອນສາມແກນ | 1 ຊຸດ | ສະຫນອງໃຫ້ໂດຍ Chen Xuan | |
| 8 | Fixture | 1 ຊຸດ | ||
| 9 | ປືນທຳຄວາມສະອາດ | ຕັ້ງ | ທາງເລືອກ | |
| 10 | ອຸປະກອນກໍາຈັດຂີ້ຝຸ່ນ | 2 ຊຸດ | ||
| 11 | ຮົ້ວຄວາມປອດໄພ | 2 ຊຸດ | ||
| ການບໍລິການທີ່ກ່ຽວຂ້ອງ | 12 | ການຕິດຕັ້ງແລະການມອບຫມາຍ | 1 ລາຍການ | |
| 13 | ການຫຸ້ມຫໍ່ແລະການຂົນສົ່ງ | 1 ລາຍການ | ||
| 14 | ການຝຶກອົບຮົມດ້ານວິຊາການ | 1 ລາຍການ |
ຂໍ້ມູນຈໍາເພາະ
ປືນເຊື່ອມທີ່ເຮັດດ້ວຍນໍ້າເຢັນໃນຕົວ
1) ແຕ່ລະປືນເຊື່ອມຕ້ອງຜ່ານການວັດແທກ ternary ເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງຂອງມິຕິ;
2) ສ່ວນ R ຂອງປືນເຊື່ອມແມ່ນເຮັດໂດຍວິທີການຫລໍ່ຂີ້ເຜີ້ງປຽກ, ເຊິ່ງຈະບໍ່ຖືກ deformed ເນື່ອງຈາກອຸນຫະພູມສູງທີ່ຜະລິດໂດຍການເຊື່ອມ;
3) ເຖິງແມ່ນວ່າປືນເຊື່ອມໂລຫະຂັດກັບ workpiece ແລະ fixture ໃນລະຫວ່າງການປະຕິບັດງານ, ປືນເຊື່ອມໂລຫະຈະບໍ່ງໍແລະບໍ່ຈໍາເປັນຕ້ອງມີການແກ້ໄຂ;
4) ປັບປຸງຜົນກະທົບ rectifier ຂອງອາຍແກັສ shielding;
5) ຄວາມຖືກຕ້ອງຂອງຖັງດຽວແມ່ນຢູ່ພາຍໃນ 0.05;
6) ຮູບພາບແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ, ແລະມັນຂຶ້ນກັບທາງເລືອກສຸດທ້າຍ.
ຕົວຕັ້ງຕຳແໜ່ງປະເພດແກນຄູ່
Positioner ແມ່ນອຸປະກອນເສີມການເຊື່ອມໂລຫະພິເສດ, ເຊິ່ງເຫມາະສົມສໍາລັບການເຊື່ອມໂລຫະຂອງການເຮັດວຽກຫມຸນ, ເພື່ອໃຫ້ໄດ້ຕໍາແຫນ່ງເຄື່ອງຈັກທີ່ເຫມາະສົມແລະຄວາມໄວການເຊື່ອມໂລຫະ.ມັນສາມາດຖືກນໍາໃຊ້ກັບເຄື່ອງຫມູນໃຊ້ແລະເຄື່ອງເຊື່ອມເພື່ອປະກອບເປັນສູນການເຊື່ອມໂລຫະອັດຕະໂນມັດ, ແລະຍັງສາມາດຖືກນໍາໃຊ້ສໍາລັບການເຄື່ອນຍ້າຍ workpiece ໃນລະຫວ່າງການປະຕິບັດງານຄູ່ມື.ຜົນຜະລິດທີ່ປ່ຽນແປງໄດ້ດ້ວຍການຂັບຄວາມຖີ່ຂອງຕົວປ່ຽນແປງແມ່ນໄດ້ຮັບຮອງເອົາສໍາລັບການຫມຸນ workbench, ມີຄວາມແມ່ນຍໍາສູງຂອງລະບຽບຄວາມໄວ.ກ່ອງຄວບຄຸມໄລຍະໄກສາມາດຮັບຮູ້ການດໍາເນີນງານຫ່າງໄກສອກຫຼີກຂອງ workbench, ແລະຍັງສາມາດເຊື່ອມຕໍ່ກັບ manipulator ແລະລະບົບການຄວບຄຸມເຄື່ອງເຊື່ອມເພື່ອຮັບຮູ້ການດໍາເນີນງານເຊື່ອມຕໍ່.ຕໍາແຫນ່ງການເຊື່ອມໂລຫະໂດຍທົ່ວໄປແມ່ນປະກອບດ້ວຍກົນໄກ rotary ແລະກົນໄກການຫັນປ່ຽນຂອງ workbench.ຊິ້ນວຽກທີ່ສ້ອມແຊມຢູ່ໃນບ່ອນເຮັດວຽກສາມາດເຂົ້າຫາມຸມເຊື່ອມແລະການປະກອບທີ່ຕ້ອງການໂດຍຜ່ານການຍົກ, ການຫັນແລະການຫມຸນຂອງ workbench.workbench rotates ເຂົ້າໄປໃນຄວາມຖີ່ຂອງການປ່ຽນແປງລະບຽບການຄວາມໄວ stepless, ຊຶ່ງສາມາດໄດ້ຮັບຄວາມໄວການເຊື່ອມໂລຫະທີ່ພໍໃຈ.
ຮູບພາບແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ, ແລະມັນຂຶ້ນກັບການອອກແບບສຸດທ້າຍ.
ຕົວຕັ້ງ rotary ລວງນອນສາມແກນ
1) ຕໍາແຫນ່ງ rotary ສາມແກນຕາມລວງນອນສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍຖານຄົງທີ່ປະສົມປະສານ, ກ່ອງ spindle rotary ແລະກ່ອງຫາງ, ກອບການເຊື່ອມ, servo motor ແລະຄວາມແມ່ນຍໍາ reducer, ກົນໄກ conductive, ການປົກຫຸ້ມຂອງປ້ອງກັນແລະລະບົບການຄວບຄຸມໄຟຟ້າ, ແລະອື່ນໆ.
2) ໂດຍການຕັ້ງຄ່າ motors servo ທີ່ແຕກຕ່າງກັນ, positioner ສາມາດດໍາເນີນການຫ່າງໄກສອກຫຼີກໂດຍຜ່ານ instructor ຫຸ່ນຍົນຫຼືກ່ອງປະຕິບັດງານພາຍນອກ;
3) ການເຊື່ອມໂລຫະທີ່ຕ້ອງການແລະມຸມປະກອບແມ່ນບັນລຸໄດ້ໂດຍການຫັນ workpiece ຄົງຢູ່ໃນ workbench ໄດ້;
4) ການຫມຸນຂອງ workbench ໄດ້ຖືກຄວບຄຸມໂດຍ servo motor, ເຊິ່ງສາມາດບັນລຸຄວາມໄວການເຊື່ອມໂລຫະທີ່ເຫມາະສົມ;
5) ຮູບພາບແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ, ແລະມັນຂຶ້ນກັບການອອກແບບສຸດທ້າຍ;
ການສະຫນອງພະລັງງານການເຊື່ອມໂລຫະ
ມັນເຫມາະສົມສໍາລັບ splicing, lapping, ຮ່ວມກັນມຸມ, ທໍ່ butt joint, ການເຊື່ອມຕໍ່ເສັ້ນຕັດກັນແລະຮູບແບບການຮ່ວມອື່ນໆ, ແລະສາມາດຮັບຮູ້ການເຊື່ອມໂລຫະຕໍາແຫນ່ງທັງຫມົດ.
ຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖື
ເຄື່ອງເຊື່ອມໂລຫະແລະເຄື່ອງປ້ອນສາຍໄຟມີອຸປະກອນທີ່ມີການປ້ອງກັນແຮງດັນເກີນ, ແຮງດັນແລະເກີນອຸນຫະພູມ.ພວກເຂົາເຈົ້າໄດ້ຜ່ານ EMC ແລະການທົດສອບປະສິດທິພາບໄຟຟ້າທີ່ກໍານົດໄວ້ໂດຍມາດຕະຖານແຫ່ງຊາດ GB / T 15579, ແລະຜ່ານການຢັ້ງຢືນ 3C ເພື່ອຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມປອດໄພໃນການນໍາໃຊ້.
ການອະນຸລັກພະລັງງານ ແລະ ປົກປັກຮັກສາສິ່ງແວດລ້ອມ
ເວລາກວດຫາອາຍແກັສ, ເວລາການສະໜອງອາຍແກັສລ່ວງໜ້າ ແລະເວລາສະໜອງອາຍແກັສທີ່ຊ້າສາມາດປັບໄດ້ເພື່ອຮັບປະກັນການນຳໃຊ້ອາຍແກັສທີ່ສົມເຫດສົມຜົນ.ເມື່ອເຄື່ອງເຊື່ອມໄຟຟ້າເປີດ, ຖ້າບໍ່ເຂົ້າສູ່ສະພາບເຊື່ອມພາຍໃນ 2 ນາທີ (ສາມາດປັບເວລາໄດ້), ມັນຈະເຂົ້າສູ່ສະພາບນອນໂດຍອັດຕະໂນມັດ.ປິດພັດລົມແລະຫຼຸດຜ່ອນການບໍລິໂພກພະລັງງານ.
ຮູບພາບແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ, ແລະມັນຂຶ້ນກັບທາງເລືອກສຸດທ້າຍ.
ການສະຫນອງພະລັງງານການເຊື່ອມໂລຫະ
ການເຮັດຄວາມສະອາດປືນແລະອຸປະກອນສີດນ້ໍາມັນຊິລິໂຄນແລະອຸປະກອນຕັດສາຍ
1) ອຸປະກອນສີດນ້ໍາມັນຊິລິໂຄນຂອງສະຖານີທໍາຄວາມສະອາດປືນຮັບຮອງເອົາ nozzle double ສໍາລັບການສີດຂ້າມ, ດັ່ງນັ້ນນ້ໍາມັນຊິລິໂຄນສາມາດບັນລຸດ້ານໃນຂອງ nozzle ການເຊື່ອມໂລຫະທີ່ດີກວ່າແລະຮັບປະກັນວ່າ slag ການເຊື່ອມໂລຫະຈະບໍ່ຕິດກັບ nozzle ໄດ້.
2) ອຸປະກອນທໍາຄວາມສະອາດປືນແລະສີດນ້ໍາມັນຊິລິໂຄນໄດ້ຖືກອອກແບບຢູ່ໃນຕໍາແຫນ່ງດຽວກັນ, ແລະຫຸ່ນຍົນສາມາດສໍາເລັດຂະບວນການສີດນ້ໍາມັນຊິລິໂຄນແລະການທໍາຄວາມສະອາດປືນດ້ວຍການດໍາເນີນການພຽງແຕ່ຫນຶ່ງ.
3) ໃນແງ່ຂອງການຄວບຄຸມ, ການເຮັດຄວາມສະອາດປືນແລະອຸປະກອນສີດນ້ໍາມັນຊິລິໂຄນພຽງແຕ່ຕ້ອງການສັນຍານການເລີ່ມຕົ້ນ, ແລະມັນສາມາດເລີ່ມຕົ້ນໄດ້ຕາມລໍາດັບການປະຕິບັດທີ່ກໍານົດໄວ້.
4) ອຸປະກອນຕັດສາຍໄດ້ຮັບຮອງເອົາໂຄງປະກອບການຕົນເອງ triggering ຂອງປືນເຊື່ອມ, ເຊິ່ງລົບລ້າງຄວາມຕ້ອງການທີ່ຈະນໍາໃຊ້ປ່ຽງ solenoid ເພື່ອຄວບຄຸມມັນແລະງ່າຍດາຍ larrangement ໄຟຟ້າ.
5) ອຸປະກອນຕັດສາຍສາມາດຕິດຕັ້ງແຍກຕ່າງຫາກຫຼືຕິດຕັ້ງຢູ່ໃນເຄື່ອງເຮັດຄວາມສະອາດປືນແລະສີດນ້ໍາມັນຊິລິໂຄນເພື່ອສ້າງເປັນອຸປະກອນປະສົມປະສານ, ເຊິ່ງບໍ່ພຽງແຕ່ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ, ແຕ່ຍັງເຮັດໃຫ້ການຈັດລຽງແລະຄວບຄຸມເສັ້ນທາງກ໊າຊງ່າຍດາຍຫຼາຍ.
6) ຮູບພາບແມ່ນສໍາລັບການອ້າງອີງເທົ່ານັ້ນ, ແລະມັນຂຶ້ນກັບທາງເລືອກສຸດທ້າຍ.
ຮົ້ວຄວາມປອດໄພ
1. ກໍານົດຮົ້ວປ້ອງກັນ, ປະຕູຄວາມປອດໄພຫຼື gratings ຄວາມປອດໄພ, locks ຄວາມປອດໄພແລະອຸປະກອນອື່ນໆ, ແລະດໍາເນີນການປ້ອງກັນ interlocking ທີ່ຈໍາເປັນ.
2. ປະຕູຄວາມປອດໄພຕ້ອງຖືກຕັ້ງຢູ່ໃນຕໍາແຫນ່ງທີ່ເຫມາະສົມຂອງຮົ້ວປ້ອງກັນ.ປະຕູທັງໝົດຈະຕ້ອງມີປຸ່ມສະຫຼັບຄວາມປອດໄພ ແລະປຸ່ມກົດ, ປຸ່ມຣີເຊັດ ແລະປຸ່ມຢຸດສຸກເສີນ.
3. ປະຕູຄວາມປອດໄພແມ່ນ interlocked ກັບລະບົບໂດຍຜ່ານ lock ຄວາມປອດໄພ (ສະຫຼັບ).ເມື່ອປະຕູຄວາມປອດໄພຖືກເປີດຢ່າງຜິດປົກກະຕິ, ລະບົບຈະຢຸດການເຮັດວຽກ ແລະໃຫ້ສັນຍານເຕືອນ.
4. ມາດຕະການປ້ອງກັນຄວາມປອດໄພຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນແລະອຸປະກອນໂດຍຜ່ານຮາດແວແລະຊອບແວ.
5. ຮົ້ວຄວາມປອດໄພສາມາດໃຫ້ໂດຍຝ່າຍ A.ແນະນໍາໃຫ້ໃຊ້ການເຊື່ອມຕາຂ່າຍໄຟຟ້າທີ່ມີຄຸນນະພາບສູງແລະອົບສີເຕືອນສີເຫຼືອງໃສ່ຫນ້າດິນ.
ລະບົບຄວບຄຸມໄຟຟ້າ
1. ປະກອບມີການຄວບຄຸມລະບົບແລະການສື່ສານສັນຍານລະຫວ່າງອຸປະກອນ, ລວມທັງເຊັນເຊີ, ສາຍ, ສະລັອດຕິງ, ສະຫຼັບ, ແລະອື່ນໆ;
2. ຫນ່ວຍບໍລິການອັດຕະໂນມັດຖືກອອກແບບມາດ້ວຍໄຟປຸກສາມສີ.ໃນລະຫວ່າງການປະຕິບັດງານປົກກະຕິ, ແສງສະຫວ່າງສາມສີຈະສະແດງສີຂຽວ;ຖ້າຫນ່ວຍງານລົ້ມເຫລວ, ແສງສາມສີຈະສະແດງສັນຍານເຕືອນສີແດງໃນເວລາ;
3. ມີປຸ່ມຢຸດສຸກເສີນຢູ່ໃນຕູ້ຄວບຄຸມຫຸ່ນຍົນແລະກ່ອງການສອນ.ໃນກໍລະນີສຸກເສີນ, ປຸ່ມຢຸດສຸກເສີນສາມາດກົດປຸ່ມເພື່ອຮັບຮູ້ການຢຸດສຸກເສີນຂອງລະບົບແລະສົ່ງສັນຍານເຕືອນໄພໃນເວລາດຽວກັນ;
4. ຫຼາຍໆໂຄງການຄໍາຮ້ອງສະຫມັກສາມາດລວບລວມຜ່ານອຸປະກອນການສອນ, ຄໍາຮ້ອງສະຫມັກຈໍານວນຫຼາຍສາມາດລວບລວມໄດ້, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງການຍົກລະດັບຜະລິດຕະພັນແລະຜະລິດຕະພັນໃຫມ່;
5. ສັນຍານຢຸດສຸກເສີນຂອງລະບົບການຄວບຄຸມທັງຫມົດແລະສັນຍານ interlock ຄວາມປອດໄພລະຫວ່າງອຸປະກອນການປຸງແຕ່ງແລະຫຸ່ນຍົນແມ່ນເຊື່ອມຕໍ່ກັບລະບົບຄວາມປອດໄພແລະ interlocked ຜ່ານໂຄງການຄວບຄຸມ;
6. ລະບົບການຄວບຄຸມຮັບຮູ້ການເຊື່ອມຕໍ່ສັນຍານລະຫວ່າງອຸປະກອນປະຕິບັດການເຊັ່ນ: ຫຸ່ນຍົນ, ຖັງໂຫຼດ, gripper ແລະເຄື່ອງມືເຄື່ອງຈັກ.
7. ລະບົບເຄື່ອງມືເຄື່ອງຈັກຕ້ອງຮັບຮູ້ການແລກປ່ຽນສັນຍານກັບລະບົບຫຸ່ນຍົນ.
ສະພາບແວດລ້ອມການດໍາເນີນງານ (ສະຫນອງໃຫ້ໂດຍພັກ A)
| ການສະຫນອງພະລັງງານ | ການສະຫນອງພະລັງງານ: ສາມເຟດສີ່ສາຍ AC380V ± 10%, ລະດັບຄວາມຜັນຜວນຂອງແຮງດັນ ± 10%, ຄວາມຖີ່: 50Hz; ການສະຫນອງພະລັງງານຂອງຕູ້ຄວບຄຸມຫຸ່ນຍົນແມ່ນຈໍາເປັນຕ້ອງໄດ້ຕິດຕັ້ງດ້ວຍສະຫວິດອາກາດເອກະລາດ; ຕູ້ຄວບຄຸມຫຸ່ນຍົນຕ້ອງມີພື້ນດິນທີ່ມີຄວາມຕ້ານທານຕໍ່ຫນ້າດິນຫນ້ອຍກວ່າ 10Ω; ໄລຍະຫ່າງທີ່ມີປະສິດທິພາບລະຫວ່າງການສະຫນອງພະລັງງານແລະຕູ້ຄວບຄຸມໄຟຟ້າຫຸ່ນຍົນແມ່ນຢູ່ພາຍໃນ 5 ແມັດ. |
| ແຫຼ່ງອາກາດ | ອາກາດບີບອັດຈະຖືກກັ່ນຕອງເພື່ອເອົາຄວາມຊຸ່ມຊື້ນແລະສິ່ງເສດເຫຼືອ, ແລະຄວາມກົດດັນຜົນຜະລິດຫຼັງຈາກຜ່ານ triplet ຈະເປັນ 0.5 ~ 0.8Mpa; ໄລຍະຫ່າງທີ່ມີປະສິດທິພາບລະຫວ່າງແຫຼ່ງອາກາດແລະຮ່າງກາຍຫຸ່ນຍົນແມ່ນຢູ່ພາຍໃນ 5 ແມັດ. |
| ມູນນິທິ | ພື້ນຊີມັງທໍາມະດາຂອງກອງປະຊຸມຂອງພັກ A ຈະຖືກນໍາໄປໃຊ້ໃນການປິ່ນປົວ, ແລະພື້ນຖານການຕິດຕັ້ງຂອງອຸປະກອນແຕ່ລະຄົນຈະຖືກສ້ອມແຊມກັບພື້ນດິນດ້ວຍບານຂະຫຍາຍ; ຄວາມເຂັ້ມແຂງຂອງຄອນກີດ: 210 kg / cm 2; ຄວາມຫນາຂອງສີມັງ: ຫຼາຍກ່ວາ 150 ມມ; ຄວາມບໍ່ສະໝ່ຳສະເໝີຂອງພື້ນຖານ: ໜ້ອຍກວ່າ ±3mm. |
| ເງື່ອນໄຂສິ່ງແວດລ້ອມ | ອຸນຫະພູມອາກາດລ້ອມຮອບ: 0 ~ 45 ° C; ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງ: 20% ~ 75%RH (ບໍ່ມີ condensation); ການເລັ່ງການສັ່ນສະເທືອນ: ໜ້ອຍກວ່າ 0.5G |
| ອື່ນໆ | ຫຼີກລ້ຽງທາດອາຍແກສແລະນ້ໍາທີ່ໄວໄຟແລະ corrosive, ແລະບໍ່ໃຫ້ splash ນ້ໍາມັນ, ນ້ໍາ, ຂີ້ຝຸ່ນ, ແລະອື່ນໆ; ຮັກສາໃຫ້ຫ່າງຈາກແຫຼ່ງຂອງສິ່ງລົບກວນໄຟຟ້າ. |
